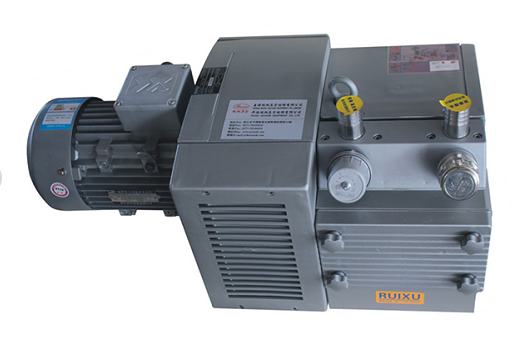

無油旋片式真空泵與典型的容積泵相同，并且由主要部件組成，例如定子，轉子，旋轉葉片，氣缸和電動機。帶有旋轉葉片的轉子偏心安裝在一個固定的圓柱體內。當轉子高速旋轉時，轉子槽中的四個徑向滑動的旋轉葉片將泵腔分成四個工作室。由于離心力的作用，旋轉葉片的汽缸壁將定子的進，出口分開，并反復運行以改變體積，進氣從排氣口排出，達到抽氣的目的。這彌補了2XZ旋片式真空泵的缺點，該缺點需要使用真空油。

無油旋片式真空泵原理：無油設計，活塞往復操作，無需維護，無任何麻煩或后顧之憂。

無油旋片式真空泵技術：先Jin的技術，準確的結構，極低的噪音（小于50分貝），避免噪音干擾的質量：3000小時連續負載測試，可靠的質量，2年保修，別擔心。

無油旋片式真空泵配置：有一個真空調節閥，方便操作員手動調節到所需的真空壓力。還有一個易于購買的安裝包可供購買，該安裝包使用戶可以輕松快速地將真空泵轉換為正壓。

將轉子偏心安裝在無油旋片式真空泵的腔體中。轉子的外圓接觸泵腔的內表面（兩者之間有一個很小的間隙）。兩個彈簧加載的旋轉葉片安裝在轉子槽中。當旋轉時，由于離心力和彈簧張力，旋轉葉片的頂部保持與泵腔的內壁接觸，并且轉子旋轉以驅動旋轉葉片并沿著旋轉葉片真空泵腔的內壁滑動。兩個旋轉葉片將由轉子，泵腔和兩個端蓋包圍的月牙形空間分成A，B和C三個部分。當轉子沿箭頭方向旋轉時，與吸入口接觸的空間A的體積為：它逐漸增加，正在吸入過程中。

通往排氣口的空間C的體積正在逐漸縮小，并且正在排氣。中央的空間B的體積逐漸減小，并且處于壓縮過程中。由于空間A的容積逐漸增加（即膨脹），因此氣壓降低，旋轉葉片真空泵的入口處的外部氣壓變得比空間A的壓力強，并且氣體被吸入。當空間A與吸氣口隔離時，即空間B移動到該位置時，氣體開始壓縮，體積逐漸減小，Zui終與排氣口連通。當壓縮氣體超過排氣壓力時，壓縮氣體將排氣門推開，氣體通過油箱中的油層并釋放到大氣中。旋轉葉片真空泵的連續運行實現了連續抽氣的目的。當排出的氣體通過空氣通道轉移到另一級（低真空級）時，通過低真空級的泵將其排出，在低真空級中壓縮并釋放到大氣中，然后是兩級旋轉葉片真空。泵形成。此時，總壓縮比分兩個階段，因此Ji限真空度變高。
